Kunststoff-Aluminium Nebeneingangstür "DIANA-M" 74 mm 2-flügelig symm

✓ symmetrische Doppeltür ohne Mittelsteg ✓ Teilung 1/2 zu 1/2 ✓ Öffnung beider Flügel möglich ✓ Maßanfertigung

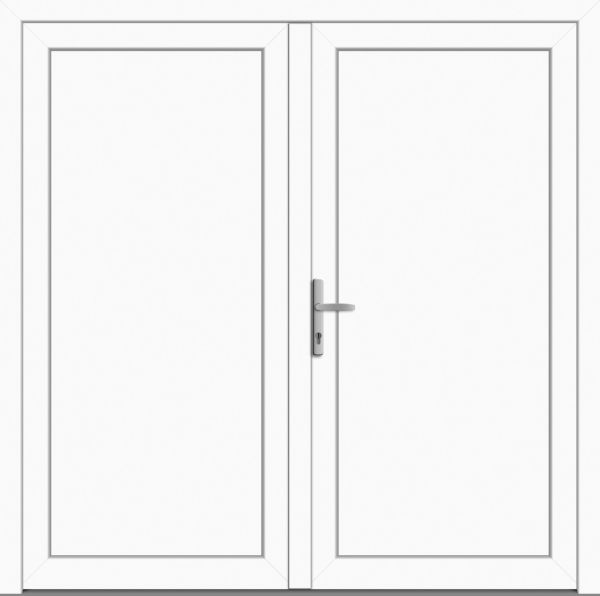

Außenansicht zweiflügelige Nebeneingangstür symmetrisch Weiß
Kunststoff-Aluminium Nebeneingangstür "DIANA-M" 74 mm 2-flügelig symm
x-fach Schwenkhakenverriegelung (Winkhaus hookLock M)
3-fach Schwenkhakenverriegelung (Winkhaus hookLock M)
Hauswand mit doppelflügeliger Nebeneingangstür symmetrisch
Winkhaus Türkantriegel geschlossen
Winkhaus Türkantriegel geöffnet
Griffsets Übersicht
Kunststoff-Aluminium Nebeneingangstür "DIANA-M" 74 mm 2-flügelig symm
Seitenteil / Oberlicht möglich
Rahmenverbreiterung möglich
Bodeneinstand möglich
Bei den Abbildungen handelt es sich zum Teil um digitale Grafikbilder mit beispielhaften Maßen und Zubehör.
Artikel anpassen

Farbe/Dekor

Öffnungsrichtung

Verriegelung

3-fach Schwenkhakenverriegelung (Winkhaus hookLock M)

Bei den Maßen handelt es sich immer um das Rahmenaußenmaß inklusive Bodenschwelle. Wir empfehlen beim Einbau in die Laibung oben, rechts und links mind. je 1 Zentimeter Luft zu lassen. So können Unebenheiten im Mauerwerk ausgeglichen werden.

Zurücksetzen
Zurücksetzen

Bei Bestellung mit Griffset wird die Drückerlochbohrung innen und ggf. außen ab Werk vorbereitet.

Zurücksetzen

Standardzylinder im Lieferumfang enthalten.

Zurücksetzen
Passende Ergänzungen
Mehr anzeigen
Zurücksetzen

Wetterschenkel

Ein Wetterschenkel wird verwendet, um das Regenwasser kontrolliert abzuleiten und zu verhindern, dass es zwischen Türblatt und Boden eindringt. Er befindet sich üblicherweise entlang der unteren Kante von Türen und hat ein schräg nach unten gerichtetes Profil, das sich außen zu einer Tropfkante formt.

Wetterschenkel bestehen häufig aus dem gleichen Material wie die Tür selbst, wie zum Beispiel Kunststoff oder Aluminium, und können auch nachträglich einfach montiert werden.

Zurücksetzen

Katzenklappe-L-totale-masse

MaßeBreiteHöheTiefe
Innenmaße18,5 cm19,8 cm5,5 cm
Außenmaße23,4 cm25 cm5,5 cm

MERKMALE

Die 4-Wege-Türklappenvorrichtung bietet ultimative Flexibilität, kann sowohl an Innen- als auch an Außentüren verwendet werden und gibt Ihnen mehr Kontrolle über den Zugang von Haustieren zur und von der Tür (verriegelt, entriegelt, nur rein und nur raus).

Die bürstenversiegelte Klappe mit Magnetsorgt für einen zugfesten, wetterfesten Verschluss.

Die ABS-Messklappe ist robust und langlebig.

Die durchsichtige Klappe ist für Haustiere leicht zu durchschauen.

Farben: Weiß oder Schwarz

Zurücksetzen
Montage und Pflege
Mehr anzeigen
 Montageset S für Haus- und NebeneingangstürenMontageset M für Haus- und NebeneingangstürenMontageset L für Haus- und Nebeneingangstüren
 Nicht empfohlenEmpfohlenMöglich
Montagematerial Set S Set L
Rahmenschrauben T30 10x 14x
Verbindungsschrauben T25 6x
Holzkeile 6x 8x
Kunststoffkeile (groß) 1x 2x
Kunststoffkeile (klein) 1x 2x
Abdeckkappe mit Stift Weiß RAL 9016 10x 14x
Abdeckkappe mit Stift Schwarz RAL 9005 10x 14x
Werkzeug Set S Set L
SDS Bohrer
Torx-Bit T30
Torx-Bit T25
Innensechskant
Cuttermesser Pro
Handschuhe
Zimmermannsbleistift
  anzeigen anzeigen
Zurücksetzen

Ergänzend zu Ihrem bereits gewählten Montageset haben Sie die Möglichkeit weitere/längere Schrauben zur Montage Ihrer Tür zu kaufen.
Die Rahmenschrauben sind selbstschneidend und haben einen Durchmesser von 7,5 mm. Die Aufnahme ist Torx TX30.

  Rahmenschrauben Set (7,5 mm x 182 mm) - 6 Stückanzeigen Rahmenschrauben Set (7,5 mm x 182 mm) - 8 Stückanzeigen Rahmenschrauben Set (7,5 mm x 182 mm) - 10 Stückanzeigen Rahmenschrauben Set (7,5 mm x 182 mm) - 12 Stückanzeigen
  Set 182/6 Set 182/8 Set 182/10 Set 182/12
Rahmenschrauben T30 6x 8x 10x 12x
Schraubenlänge 182 mm 182 mm 182 mm 182 mm
Abdeckkappe mit Stift Weiß RAL 9016 6x 8x 10x 12x
Abdeckkappe mit Stift Schwarz RAL 9005 6x 8x 10x 12x
  Rahmenschrauben Set (7,5 mm x 182 mm) - 14 Stückanzeigen Rahmenschrauben Set (7,5 mm x 182 mm) - 16 Stückanzeigen Rahmenschrauben Set (7,5 mm x 212 mm) - 6 Stückanzeigen Rahmenschrauben Set (7,5 mm x 212 mm) - 8 Stückanzeigen
  Set 182/14 Set 182/16 Set 212/6 Set 212/8
Rahmenschrauben T30 14x 16x 6x 8x
Schraubenlänge 182 mm 182 mm 212 mm 212 mm
Abdeckkappe mit Stift Weiß RAL 9016 14x 16x 6x 8x
Abdeckkappe mit Stift Schwarz RAL 9005 14x 16x 6x 8x
  Rahmenschrauben Set (7,5 mm x 212 mm) - 10 Stückanzeigen Rahmenschrauben Set (7,5 mm x 212 mm) - 12 Stückanzeigen Rahmenschrauben Set (7,5 mm x 212 mm) - 14 Stückanzeigen Rahmenschrauben Set (7,5 mm x 212 mm) - 16 Stückanzeigen
  Set 212/10 Set 212/12 Set 212/14 Set 212/16
Rahmenschrauben T30 10x 12x 14x 16x
Schraubenlänge 212 mm 212 mm 212 mm 212 mm
Abdeckkappe mit Stift Weiß RAL 9016 10x 12x 14x 16x
Abdeckkappe mit Stift Schwarz RAL 9005 10x 12x 14x 16x
Zurücksetzen

Das FENOSOL® PFLEGE-SET sorgt für Pflege und Reinigung aller Bestandteile von PVC-Fenstern und Türen und gewährleistet einwandfreie Funktionalität und Langlebigkeit. Allgemeine Haushaltsverschmutzungen, Industrie- und Autoabgase, sowie Ölheizungsrückstände und Pollen werden schnell und gründlich beseitigt. Für intensive Reinheit sorgt der FENOSOL® Intensivreiniger. Er reinigt gründlich und schnell ohne die Oberflächen anzugreifen. Zur Reinigung und Pflege der Dichtungen trägt unser FENOFLEX Dichtungspflegemittel bei, damit diese lange geschmeidig und feuchtigkeitsabweisend bleiben. Um die Wartung der beweglichen Beschlagteile von Fenstern und Fenstertüren kümmert sich das FENOSOL® Beschlägeöl und erhält so ihre Leichtgängigkeit und dauerhafte Funktionsfähigkeit.

Ein Set beinhaltet:

  • 1 x FENOSOL® Aluminium-Pflegereiniger – 100 ml
  • 1 x FENOFELX Dichtungspflegemittel – 50 ml
  • 1 x FENOSOL® Beschlägespray – 20 ml
  • 1 x Reinigungstuch
  • Pflegeanleitung
Zurücksetzen

Bauschaum-Montageschaum-IsolBau-BAMOXBauschaum-Montageschaum-IsolBau-BAMOX-AnsichtenBauschaum-Montageschaum-IsolBau-BAMOX-Hinweis

ANWENDUNG

Einkomponenten Polyurethanschaum ISOLBAU eignet sich zum Abdichten und Einbau von Türen und Fenstern, Isolieren und Verlegen von Rohren, nachträglichen Dämmarbeiten, Wärmedämmung von Dächern und Warmdächern, Abdichtung von Konstruktionsräumen, Trennwänden. Das Produkt weist sehr gute Hafteigenschaften bei einer überwiegenden Anzahl von Baumaterialien, wie z.B. PCV-Profile, Holz und Holzwerkstoffe, Ziegelsteine, Beton, Gips und Metall, auf.

VERARBEITUNG

Den Untergrund gründlich reinigen und entfetten. Um stäubenden Untergrund zu festigen, diesen mit ISOLBAU Tiefengrund oder ISOLBAU Isogrund grundieren. Vor Gebrauch sicherstellen, dass die Dose die erforderliche Plustemperatur hat (optimal +20°C). Vor Beginn der Arbeiten Dose kräftig schütteln (ca. 30 Sekunden lang), um die Komponenten gut zu vermischen. Die Arbeitsfläche mit Wasser befeuchten. Während der Applikation muss sich die Dose in der Arbeitsposition „mit dem Boden nach oben“ befinden. Spalte bis zu 60% der Tiefe, jedoch nicht mehr als 5 cm pro Schicht ausfüllen, Spalte mit einer Breite von mehr als 5 cm in Lagen ausfüllen. Jede Lage nach Auftragen mit Wasser befeuchten. Überschüssigen Schaum nach Aushärten mechanisch (z. B. mit Messer) entfernen. Nach vollständigem Aushärten den Schaum vor den Einwirkungen von UV-Licht mithilfe von z. B. Silikonmassen, Putzen, Farben oder anderen Schutzmaterialien sichern.

LAGERUNG UND HALTBARKEIT

Produkt in verschlossener Verpackung in senkrechter Position (um das Verstopfen des Ventils zu verhindern) in einem gut belüfteten Raum und bei einer Temperatur von +5°C bis +35°C (vorzugsweise Zimmertemperatur) weit von direkter Sonneneinstrahlung und anderen Wärme- und Zündquellen lagern. Lagerung unter abweichenden Bedingungen kann die Lagerfähigkeit des Produkts sogar um 3 Monate verkürzen. Lagerfähigkeit: 12 Monate. Das Verfallsdatum befindet sich am Verpackungsboden.

WARNHINWEISE

Enthält Isocyanate. Hinweise des Herstellers beachten. Behälter steht unter Druck: vor Sonnenbestrahlung und Erhitzung über +50°C schützen. Nicht durchstechen oder verbrennen, auch nicht nach der Verwendung. Nicht über offener Flamme oder glühendem Material versprühen. Von Zündquellen fernhalten. Nicht rauchen. Darf nicht in die Hände von Kindern gelangen. Bei Personen, die bereits für Diisocyanate sensibilisiert sind, kann der Umgang mit diesem Produkt allergische Reaktionen auslösen. Bei Asthma, ekzematösen Hauterkrankungen oder anderen Hautproblemen jeden Kontakt, darunter Hautkontakt, mit dem Produkt vermeiden.

Achtung!

Aufgrund der Chemikalien-Verbotsverordnung (ChemVerbotsV) sind wir verpflichtet Sie auf die Gefahrstoffe im Montageschaum, Dämmstoffkleber aufmerksam zu machen. Der hier angebotene Schaum, Dämmstoffkleber beinhaltet MDI (Diphenylmethandiisocyanate) welcher mit dem R40 Satz "Verdacht auf krebserregende Wirkung" gekennzeichnet ist.

Zurücksetzen
Zurücksetzen
Zurücksetzen
2.489,00 € *

pro Stück; inkl. MwSt. zzgl. Versandkosten

Versand durch Spediton

3 - 5 Wochen Lieferzeit
  • DIANA
  • BHS11443
  • NS3.0453.909.220.A
  • 4067761146725
Das Element wird extra für Sie angefertigt!

Unsere Kunststoff-Aluminium Nebeneingangstür "DIANA-M" 74 mm 2-flügelig symm ist die optimale Tür für Lagerhallen, Stall-Gebäude oder für breite Werkstatteinfahrten. Dank der Stulpausführung kann die volle Breite genutzt werden. Die Tür wird aus einer 24mm wärmegedämmte Sandwichfüllung, einem Mehrkammer Kunststoff-Profil und stahlverstärkten Türflügeln gefertigt, Diese Kombination sorgt für Stabilität und gute Wärmedämmung. Das Modell Doppeltür DIANA erhalten Sie als Maßanfertigung. Das heißt Sie können die Doppeltür cm-genau bestellen und exakt auf Ihre Maueröffnung anpassen. Die Tür wird mit sechs Bändern gefertigt, die Sie 3-dimensional in Breite, Tiefe und Höhe einstellen können. Damit die Doppeltür auch optisch in Ihre Fassade passt, können Sie aus den RAL-Farben Weiß, Anthrazitgrau oder Silbergrau entscheiden. Mit einer 3-fach Schwenkhakenverriegelung oder 5-fach Schwenkhakenverriegelung und Aushebelsicherung ist Ihr Eingang optimal abgesichert!

Seitenteile & Oberlichter

Ihre Wunschkonfiguration ist nicht dabei? Kein Problem!
Nutzen Sie unser individuelles Anfrageformular und wir ertsellen Ihnen ein maßgeschneidertes Angebot.

Angebot anfordern
Unsere Kunststoff-Aluminium Nebeneingangstür "DIANA-M" 74 mm 2-flügelig symm ist die optimale... mehr
Produktinformationen "Kunststoff-Aluminium Nebeneingangstür "DIANA-M" 74 mm 2-flügelig symm"
Türart
Nebeneingangstür
Türtyp
Doppelflügelige Tür symmetrisch
Material
Kunststoff-Aluminium
Breite 160 cm bis 230 cm
Höhe 192 cm bis 225 cm
Öffnungsrichtung
außen oder
innen
Anschlag
DIN links oder
DIN rechts
Farbe

Achten Sie bitte darauf, dass die Produkte in Farben wie zum Beispiel Anthrazit, Titan, Dunklegrau, Mahagoni, dunklen Blau, Grün oder sonstigen dunklen Farben nicht für dauerhafte, direkte Sonneneinstrahlung geeignet sind. Wir empfehlen Ihnen daher ein Vordach zu verwenden.

Verkehrsweiß ähnlich RAL9016 (Grundmaterial)
Anthrazit ähnlich RAL7016 (Glattfolie)
Silbergrau ähnlich RAL7001 (Glattfolie)
Ausführung
Türblatt & Rahmen (Zarge)
Oberflächenverarbeitung
Unbehandelt oder
Foliert
Verriegelung
3-fach Schwenkhakenverriegelung
5-fach Schwenkhakenverriegelung
Sicherheitsfunktionen
Aushebelsicherung
Widerstandsklasse
Keine
Wärmedämmwert
1.10 W/m²K
Wärmedämmwert Tür
1.1 W/m²K
Blendrahmen-Profilbreite
66 mm
Profilsystem
GEALAN S 8000
Aufbau Türflügel
mit beidseitiger Einsatzfüllung versehener Türflügel, umlaufende Stahlverstärkung im Inneren des Füllungsrahmen, 1,5mm Aluminiumpanel außen, 1,5mm Aluminiumpanel innen, 40mm wärmegedämmte ALU-Sandwichfüllung (hochwertiger XPS-Kern)
Aufbau Türrahmen
5-Kammersystem Kunststoff-Profile (GEALAN), Rahmen ist rechts, links und oben mit recycelten Kunststoff (Vollkunststoffarmierung / Thermokernverstärkung) verstärkt, Blockzarge
Blendrahmen-Profilstärke
74 mm
Türblatt-Profilstärke
74 mm
Gesamt-Profilstärke
90,5 mm
Bodenschwelle
Die Kunststoff-Aluminiumtür ist mit einer hochthermischen PVC Bodenschwelle (energiesparend) ausgestattet. Diese hat eine maximale Höhe von 20mm.
Bänder
6 massive Aufsatzbänder, 3-dimensional verstellbar
Dichtung
rundum im Türflügel / 3-seitig im Blendrahmen
Zylinder
Profilzylinder inkl. 3 Schlüsseln im Lieferumfang enthalten (Maße 45 / 50)
Gewicht
78 kg
Garantiedauer
5 Jahre
ALU-PVC Nebeneingangstür "DIANA-M" 74 mm symm

So bestimmen Sie ganz einfach die Schlagrichtung Ihrer Tür

Wie der Türanschlag bestimmt wird, ist zum Glück genormt - in Deutschland nach DIN 107 und in Österreich nach ÖNORM B 5328. Neuerdings gibt es natürlich auch eine ergänzende europäische Norm DIN EN 12519. Diese Normen haben auch zwei Begrifflichkeiten formuliert, um Verwechslungen auszuschließen: Türanschlag DIN rechts und Türanschlag DIN links, kurz einfach nur DIN links und DIN rechts genannt.

Der Türanschlag ist auf der Seite, an der sich die Türbänder befinden - ABER ACHTUNG: Die Bänder müssen in geschlossenem Zustand sichtbar sein.



Nach innen öffnend - Anschlag DIN Links: Stellen Sie sich in den Raum, in den die Tür aufgeht, so müssen die Bänder/Scharniere auf der linken Seite zu sehen sein

Nach innen öffnend - Anschlag DIN Rechts: Stellen Sie sich in den Raum, in den die Tür aufgeht, so müssen die Bänder/Scharniere auf der rechten Seite zu sehen sein

Nach außen öffnend - Anschlag DIN Links: Soll die Tür nach außen öffnen, so müssen Sie sich in den Raum/Außenbereich stellen in den die Tür aufgeht, so müssen die Bänder/Scharniere auf der linken Seite zu sehen sein

Nach außen öffnend - Anschlag DIN Rechts: Soll die Tür nach außen öffnen, so müssen Sie sich in den Raum/Außenbereich stellen in den die Tür aufgeht, so müssen die Bänder/Scharniere auf der rechten Seite zu sehen sein

Anschlag bestimmen
